Über das Menü "Open File" können Events geöffnet werden. Es gibt zwei Möglichkeiten, Events zu öffnen:
Open local file(s): Hier kann eine Datei aus dem lokalen Dateisystem ausgewählt werden. Die Datei muss im .ig Format vorliegen.
Open file(s) from the Web: Hier kann aus bereitgestellten Beispielen für verschiedene Prozesse ausgewählt werden.
Nachdem ein file geöffnet wurde, können durch die Events dieses files navigieren, indem die Pfeiltasten Ihrer Tastatur oder die Knöpfe aus der oberen Leiste verwenden werden.

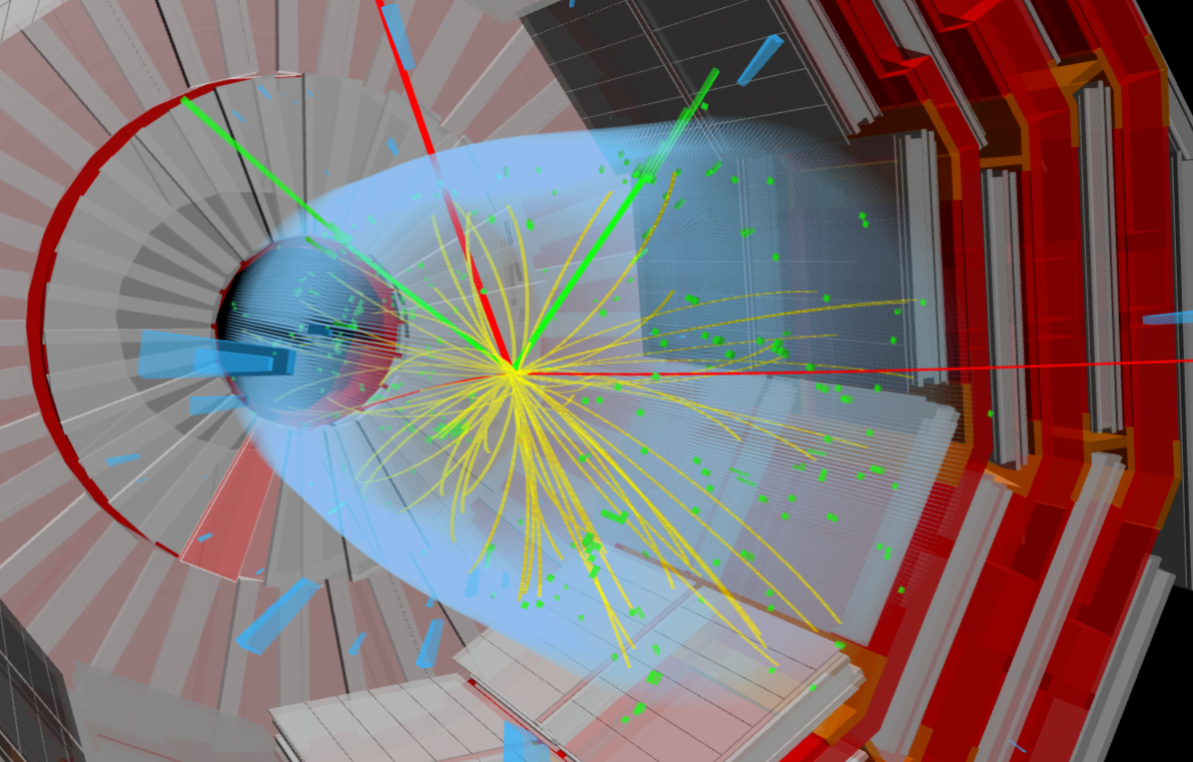

Ein Event kann in verschiedenen Ansichten dargestellt werden. Die Ansichten können über die Knöpfe 3D, rφ oder ρz aus der oberen Leiste gewechselt werden. Um auf die Anfangsansicht zurückzukehren, kann auf den Knopf geklickt werden.
In der 3D-Ansicht lässt sich das Event auch entlang einer Achse
anzeigen. Dazu können die Knöpfe
,
und
verwenden werden. Dies
kann bei der Bestimmung der Teilchenladung
und der Beobachtung der Spurkrümmung hilfreich sein.

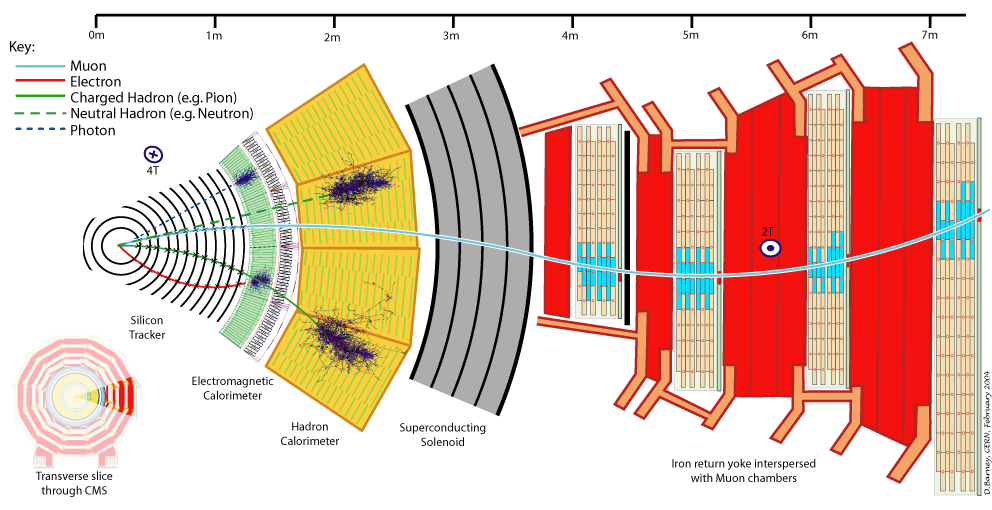

Unter dem Reiter "Detector" in der Kontrollleiste auf der rechten Seite, können die verschiedenen Detektorelemente (in abstrahierter Form) ein- und ausblenden werden. Die Detektorelemente sind in verschiedene Gruppen unterteilt, die über die Dropdown-Liste ausgewählt werden können. Dafür muss die Checkbox "show" unter der jeweiligen Gruppe aktiviert werden.
Eine "reelle" Ansicht der CMS Detektorteile kann aber auch angezeigt werden. Dafür muss das Modell des jeweiligen Teils über den Knopf "Import 3D Model" und danach "import file(s) from the Web" importiert werden. Zu Beachten ist jedoch, dass die 3D-Modelle in einigen Fällen riesig sein können und die Darstellung des Events verlangsamen können. Durch das Neuladen der Seite können alle importierten Modelle wieder entfernt werden.
Die Teilchenspuren in einem geladenen Event können über die Checkboxen unter dem Reiter "Show/Hide" in der Kontrollleiste auf der rechten Seite ein- und ausgeblendet werden. Um diese Einstellung beim Wechseln zwischen Events beizubehalten, kann die Checkbox "Keep settings" aktiviert werden.
Bestimmte Informationen yum Events bzw. zu den Teilchen können über die Checkboxen unter dem Reiter "Event Info" ein- und ausgeblendet werden. Z.B. kann das pT und die Ladung von Elektronen und Myonen durch das Aktivieren der Checkboxen "Track Info" beim Herüberfahren über die Spur angezeigt werden.
Aktuell können Schnitte auf das pT und ET angewendet werden und dabei nur die Spuren anzeigen, die diese Schnitte erfüllen. Dazu können die Schieberegler unter dem Reiter "Momentum Cuts" verwenden werden. Die Schieberegler können auch durch das Eingeben von Werten in das Textfeld geändert werden.
!!! note: Die Schnitte dienen nur der Visualisierung und haben keinen Einfluss auf die spätere Selection der Events.
Spuren von Myonen und Elektronen können durch das Draufklicken selektiert werden und die invarianten Masse dieser Teilchen kann durch das Drücken von m auf der Tastatur berechnet werden. Die invarianten Masse wird in einem Pop-up-Fenster angezeigt. Die Anzahl der selektierten Spuren kann unter dem Reiter "Event Info" eingesehen werden.

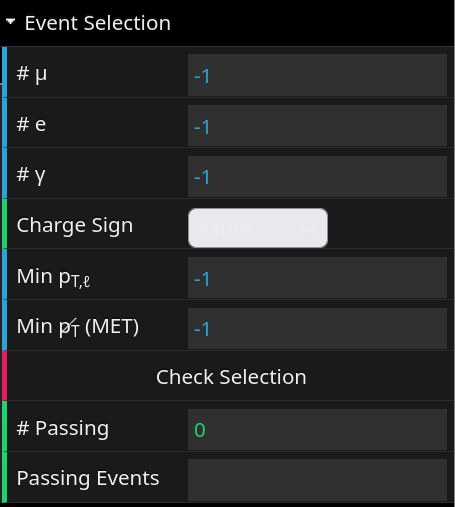

Unter dem Reiter "Event Selection" können die Schnitte auf die verschiedenen Teilchenvariablen anwenden. Wie im Bild zu sehen, sind 3 unterschiedliche Arten von Schnitten möglich:
Teilchenanzahl: Die kann auf Myonen, Elektronen und Photonen und Jets angewendet werden. Die Anzahl ist dabei eine positive ganze Zahl, womit nur Events mit exakter Übereinstimmung der Anzahl an Teilchen selektiert werden. Wird im Feld "-1" eingegeben, wird dieser Schnitt ignoriert und diese Teilchen fließen weder in die Selektion noch in der Berechnung der invarianten Masse ein.
Charge Sign: Hier kann ausgewählt werden, ob bei jeweils einer Teilchengruppe es sich um Teilchen-Antiteilchen Paare handelt (Ladungssumme ergibt dabei 0) oder es sich um Teilchen bzw. Antiteilchen handelt. Die Auswahlmöglichkeiten sind "{leer}", "Same" und "Opposite". Bei "" wird dieser Schnitt ignoriert und die Selektion wird nicht auf die Ladung der Teilchen angewendet.
Impuls: Hier kann der Mindestimpuls sowohl für die Leptonen (Myonen und Elektronen) als auch für das MET ausgewählt werden. Die Einheit ist GeV und durch die Eingabe von "-1" wird dieser Schnitt ignoriert.
